Grua Torre de Topo Plano 10T Carga
, QTZ125 Grua Torre Lança de 60M
, PT6015 Grua de Topo Plano

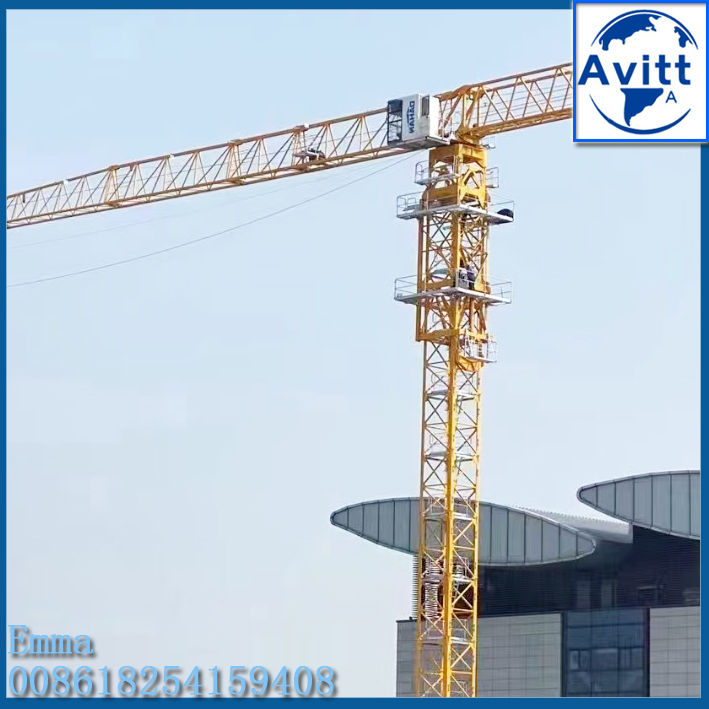

PT6015 QTZ125 Guindaste de torre plana L46A1 Secção de mastro Com certificado CE EAC
Parâmetros de disparo
1.TZ125 Guindaste de torre de topo plano
2Tipo: escalada fixa e escalada externa
3- comprimento de jato de trabalho: 60 m
4Carga de ponta: 1,5 t
5. Carga máxima: 10 t
6.Alta em pé: 45 m
Especificações
| Momento de elevação nominal |
1250KN.m |
| Capacidade de carga nominal |
10 t |
| Max. Carga de levantamento |
10 t |
| Carga de ponta |
1.5t |
| Altura máxima de elevação |
200m |
| Espasão |
60m |
| Altura em pé livre |
45m |
| Comprimento da corda |
400m |
| Intervalo de trabalho |
3-60m |
| Velocidade de giro |
0-0,6 r/min |
| Velocidade do carrinho |
0-40 m/min |
| Velocidade de aceleração |
00,4 m/min |
| Velocidade de elevação |
(a=2) 0-80; (a=4) 0-40 |
| Fornecimento de energia |
De potência não superior a 50 W |
| Capacidade de energia |
56 kW |
| Caixa de interruptores elétricos |
Schneider |
| Materiais principais |
180*18 /aço angular/Q355B |
| Dimensões da secção do mastro |
1.6*1.6*3m L46A1 |
Características do processo
1) A soldagem automática por arco submerso é adotada nos membros da secção principal e no braço da corda.ao mesmo tempo que reduz os poros e defeitos de rachadura, aumenta a resistência da solda e a bela aparência.
2) Adotamos a soldagem a gás de dióxido de carbono; tem calor concentrado, uma pequena linha de soldagem, alta resistência e resistência à ferrugem e rachaduras. pode reduzir o atrito e a deformação,Tem elevada resistência e resistência à ferrugem e às rachaduras.
3) O blasting de tiro é usado para mastros para reforçar a dureza da superfície de aço; melhorar a adesão da tinta e prolongar sua vida útil
Descrição
1. A torre fixa base de guindaste fixado no chão em uma fundação de concreto
2A base é então ligada às secções do mastro que dá ao guindaste a sua altura.
3Além disso, o mastro é ligado à unidade de giro que permite que o guindaste gire.
4O braço horizontal é a parte da grua que transporta a carga.
5O contra-gibe carrega um contrapeso enquanto o jib suspende a carga para e do centro do guindaste.
6O operador do guindaste costuma ficar na cabine no topo da torre.
7O gancho de elevação é operado pelo operador utilizando motores eléctricos para manipular cabos de corda de arame através de um sistema de feixes que levantam os materiais de construção
Estrutura de aço:Modernização da tecnologia de Potain
1. Seção padrão adota L46A1, e toda a placa da máquina é material Q355B
2A gaiola de escalada adota a série Potain MC.
3Os tocadiscos superiores e inferiores adotam a estrutura Potain MCT133
4A secção de transição central adota aço Q355B sólido redondo
5O cordão superior do jib adota Q355B aço sólido redondo, e o cordão inferior adota Q355B ângulo aço fecho quadrado e tubo quadrado afiado
6A balança adota Q355B, aço em forma de H.
