Destacar:
Aplicação: |
Edifícios e projectos |
Tipo: |
Fixado com cabeça de torre |
Max. Carga: |
6 t |
Jib Length: |
55 m |
Ajuda. Carrega.: |
1,0 T |
Fonte de energia: |
380V/50Hz ou de acordo com as exigências do cliente |
Secção de mastro: |
1.6*1,6*2,5m (tipo de bloco) |
Acorde principal: |
135*10 mm (tubo quadrado) |
6 toneladas de guindaste de torre topless PT5510 solicitação para compradores
Parâmetros técnicosdo guindaste de torre PT5510
1) Momento de elevação nominal: 630 KN.m.
2) Alcance de trabalho: 3-55 m
3) Capacidade de elevação máxima: 6 t
4) Altura em pé independente: 40 m
5) Altura padrão fixada: 150 m
6) Velocidade de elevação: 80/40/8.5 40/20/4.25 m/min
7) Velocidade de rotação: 0,6 r/min
Especificação do guindaste de torre PT5510
| Momento de elevação nominal (kN.m) |
630 |
| Altura de elevação (m) |
Caída da corda |
Guindaste estacionário em pé |
Granas ancoradas |
| α=2 |
40 |
150 |
| α=4 |
40 |
150 |
| Radius de funcionamento (m) |
Radius de trabalho máximo |
55 |
| Radius de trabalho mínimo |
3 |
| Capacidade de elevação máxima (t) |
5 |
| Mecanismo de elevação |
Caída da corda |
α=2 |
α=4 |
| Velocidade (m/min) |
80/40/8.5 |
40/20/4.25 |
| Peso de elevação (t) |
1 |
2.5 |
2.5 |
5 |
| Potência (kW) |
24/24/5.5 |
| Mecanismo de cobrança |
Velocidade (m/min) |
0.6 |
| Potência (kW) |
3.7 |
| Mecanismo giratório |
Velocidade (r/min) |
0.4 |
| Potência (kW) |
4 |
Componentes do guindaste de torre PT5510
Os guindastes de torre são amplamente utilizados na construção e em outras indústrias para levantar e mover materiais.As partes principais são as mesmas, do seguinte modo:
Mastão: a principal torre de apoio do guindaste, constituída por secções de aço, ligadas durante a instalação.
Unidade giratóriaO motor que permite a rotação do guindaste é a unidade de rolagem situada no topo do mastro.
Cabina de operaçãoA cabine de comando fica logo acima da unidade de rolamento e contém os comandos.
Jub: o jato, ou braço de comando, estende-se horizontalmente da grua; um jato "luffing" pode mover-se para cima e para baixo;um jib fixo tem um carrinho rolante que corre ao longo da parte inferior para mover mercadorias horizontalmente.
Cravinho: o gancho (ou ganchos) é usado para conectar o material ao guindaste.
Peso: Grandes contrapesos de concreto são montados na parte traseira do mastro, para compensar o peso das mercadorias levantadas.

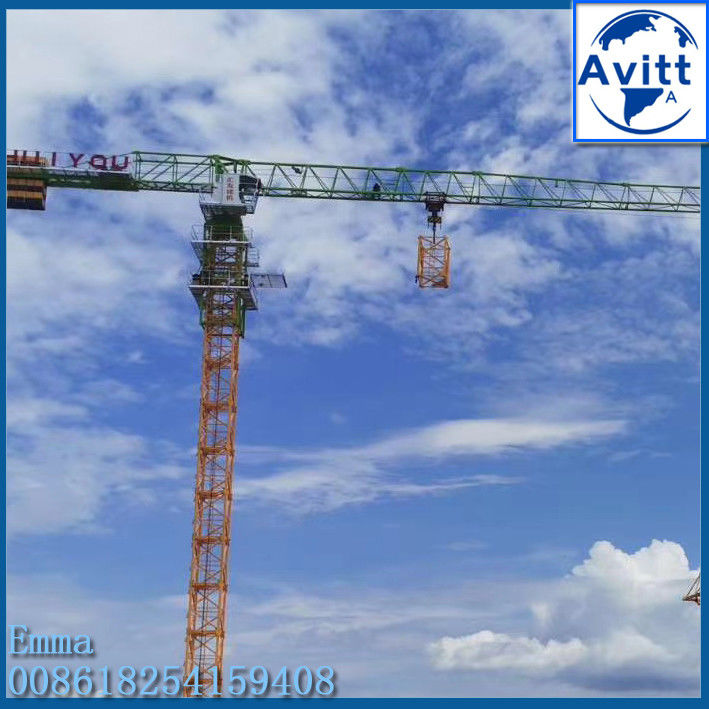

Imagens do PT5510 Tower Crane
